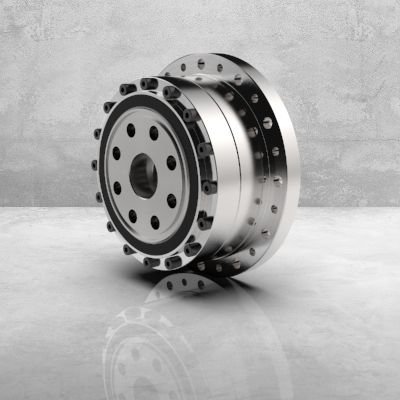

Flexwave - Das hochpräzise Getriebe
Das neue Spannungswellengetriebe Flexwave, mit seinem leichten, kompakten Design in Kombination mit Spielfreiheit trägt den stetig steigenden Anforderungen der Miniaturisierung und in der Robotik Rechnung, und wurde bereits in unzähligen Handachsen mit Präzision verbaut.
Der Übersetzungsmechanismus:
-
Das Flexgear und das elastische Lager nehmen bei eingesetztem Exzenter eine elliptische Form an.
-
Das Flexgear und das Hohlrad befinden sich an beiden Enden der langen Achse der Ellipse in stabilem Eingriff.
-
Ist das Hohlrad fixiert und wird der Exzenter (antriebsseitig) im Uhrzeigersinn gedreht, dreht sich das Flexgear (abtriebsseitig)entgegen dem Uhrzeigersinn. Die Drehzahl wird dabei durch die Differenz der Anzahl der Zähne zwischen den beiden Rädern bestimmt.
